Układ BGA – czym jest, jak działa i jak wygląda jego montaż?

Układy BGA są jednym z fundamentów współczesnej elektroniki. Pozwalają umieścić dużą liczbę połączeń na niewielkiej powierzchni, dlatego spotyka się je w smartfonach, komputerach, urządzeniach komunikacyjnych, elektronice samochodowej oraz zaawansowanych systemach przemysłowych.

Charakterystyczna budowa BGA zapewnia dobre parametry elektryczne i termiczne, ale jednocześnie utrudnia kontrolę połączeń lutowanych. Zrozumienie zasady działania tej technologii pozwala lepiej ocenić jej zalety, ograniczenia oraz wymagania dotyczące projektowania, montażu i kontroli płytek PCB.

Czym jest układ BGA?

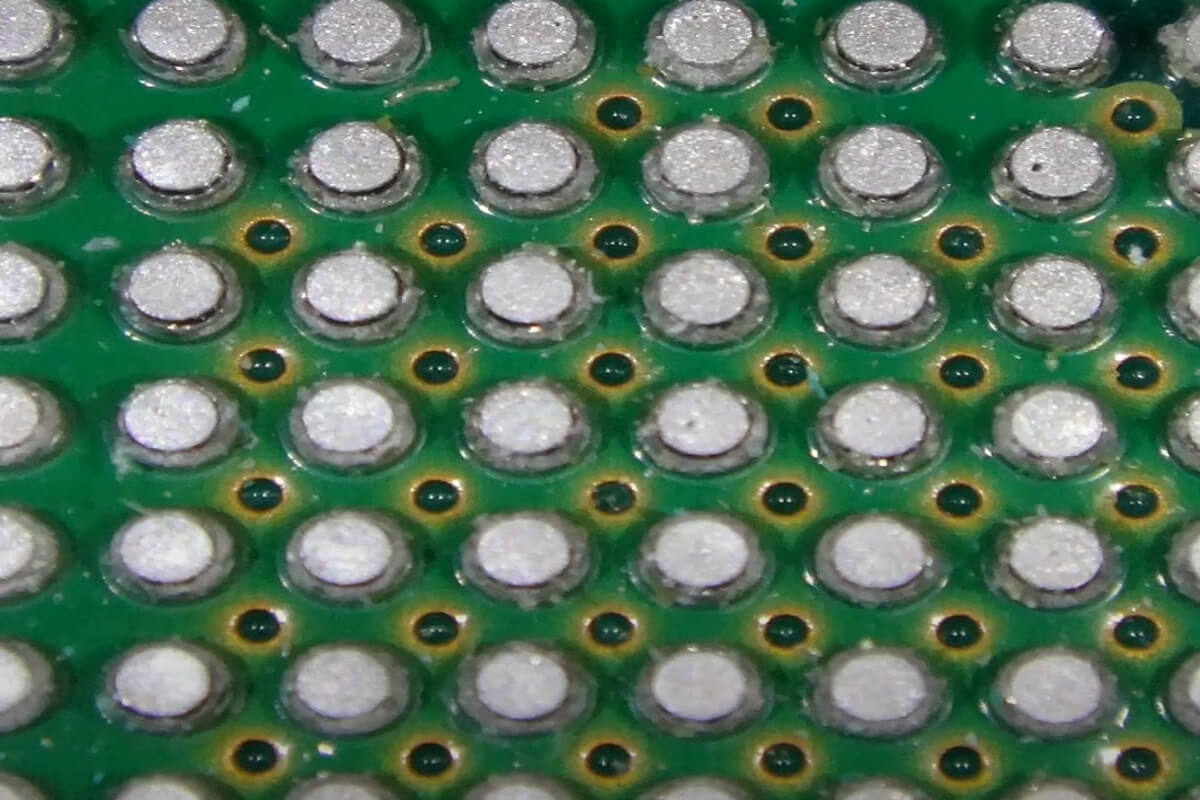

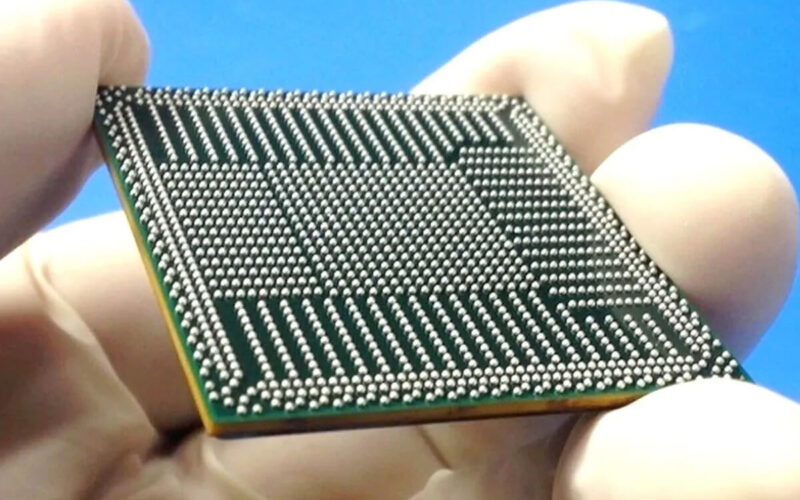

BGA, czyli Ball Grid Array, jest rodzajem obudowy układu scalonego przeznaczonej do montażu powierzchniowego. Zamiast tradycyjnych wyprowadzeń znajdujących się na krawędziach komponentu wykorzystuje siatkę niewielkich kulek lutowniczych umieszczonych na jego spodzie.

Kulki odpowiadają za elektryczne i mechaniczne połączenie komponentu z polami lutowniczymi płytki PCB. Rozmieszczenie połączeń pod całą powierzchnią obudowy pozwala uzyskać znacznie większą liczbę wejść i wyjść bez konieczności zwiększania jej obwodu.

Typowy komponent BGA składa się z właściwego układu scalonego, podłoża, wewnętrznych ścieżek połączeniowych, warstwy ochronnej oraz matrycy kulek lutowniczych. Sygnały są prowadzone z układu przez podłoże do poszczególnych kulek, a następnie do pól i ścieżek znajdujących się na PCB.

Zapamiętaj!

BGA nie oznacza konkretnego rodzaju procesora lub pamięci. Jest to sposób wykonania obudowy i połączenia układu scalonego z płytką drukowaną.

Dlaczego stosuje się obudowy BGA?

Rozwój BGA był odpowiedzią na ograniczenia starszych obudów, w których wyprowadzenia znajdowały się głównie na krawędziach. Wraz ze wzrostem liczby połączeń konieczne stawało się zmniejszanie odstępów pomiędzy nimi. Rosło wtedy ryzyko uszkodzenia wyprowadzeń i komplikował się projekt całego komponentu.

W BGA połączenia wykorzystują powierzchnię znajdującą się pod obudową. Dzięki temu można uzyskać dużą gęstość wejść i wyjść przy zachowaniu stosunkowo kompaktowych rozmiarów. Rozwiązanie jest szczególnie przydatne w urządzeniach, w których liczą się miniaturyzacja, wydajność oraz możliwość przesyłania sygnałów z dużą szybkością.

Najważniejsze zalety technologii BGA obejmują:

• wysoką gęstość połączeń – duża liczba punktów wejścia i wyjścia może zostać umieszczona pod niewielką obudową;
• krótkie ścieżki elektryczne – sprzyjają ograniczeniu indukcyjności i strat sygnału;
• efektywne wykorzystanie powierzchni PCB – ułatwia projektowanie kompaktowych urządzeń;
• dobre właściwości termiczne – ciepło może być przekazywane z komponentu również przez strukturę połączeń do płytki;
• brak delikatnych wyprowadzeń zewnętrznych – eliminuje problem ich przypadkowego wyginania.

Z tych powodów BGA stosuje się między innymi w procesorach, układach pamięci, kontrolerach, urządzeniach sieciowych oraz zaawansowanych systemach wbudowanych.

Jakie rodzaje obudów BGA są stosowane?

Określenie BGA obejmuje całą rodzinę konstrukcji. Poszczególne odmiany różnią się zastosowanym podłożem, wielkością, rozstawem kulek oraz właściwościami termicznymi. Dobór odpowiedniej wersji zależy przede wszystkim od liczby wymaganych połączeń, dostępnej przestrzeni oraz środowiska pracy urządzenia.

Do często spotykanych rozwiązań należą:

• PBGA – wykorzystuje podłoże z tworzywa i jest powszechnie stosowane w elektronice użytkowej;
• CBGA – wykorzystuje podłoże ceramiczne zapewniające dużą stabilność termiczną;
• FBGA – charakteryzuje się małym rastrem połączeń i pozwala uzyskać dużą gęstość montażu;
• TBGA – wykorzystuje cienkie podłoże taśmowe, co pomaga ograniczyć rozmiary i masę obudowy;
• micro BGA – jest przeznaczone do szczególnie kompaktowych urządzeń, w których powierzchnia płytki jest mocno ograniczona.

W praktyce wybór typu obudowy wpływa nie tylko na konstrukcję urządzenia. Mniejszy raster kulek zwiększa wymagania dotyczące wykonania PCB, precyzji montażu oraz kontroli jakości, dlatego rozwiązanie należy uwzględnić już na etapie projektowania.

Jak przebiega montaż i lutowanie BGA?

Montaż BGA jest częścią procesu SMT. Komponent musi zostać bardzo dokładnie ustawiony względem odpowiednich pól na płytce PCB. Pozycjonowanie odbywa się zazwyczaj przy użyciu automatycznych maszyn montażowych, ponieważ ręczne ustawienie elementów o dużej liczbie niewidocznych połączeń byłoby trudne do powtarzalnego wykonania.

Typowy proces produkcyjny przebiega następująco:

1. na pola PCB nanoszona jest odpowiednia ilość pasty lutowniczej;
2. kontrolowana jest jakość i położenie naniesionej pasty;
3. maszyna umieszcza komponent BGA we właściwym miejscu;
4. płytka trafia do pieca rozpływowego, gdzie lut topi się według kontrolowanego profilu temperatury;
5. po ostygnięciu wykonywana jest kontrola połączeń oraz testy gotowego zespołu.

Podczas rozpływu pojawia się korzystne zjawisko samonastawności. Napięcie powierzchniowe stopionego lutu pomaga wyrównać pozycję komponentu względem pól PCB. Nie zastępuje to jednak prawidłowego ustawienia elementu ani dokładnej kontroli procesu.

Zapamiętaj!

Jakość połączeń BGA zależy od całego procesu, a nie wyłącznie od dokładności montażu. Istotne są również ilość pasty, geometria pól, profil temperaturowy oraz stan komponentu i płytki PCB.

Jakie wady mogą powstawać podczas lutowania BGA?

Największym problemem diagnostycznym jest położenie połączeń pod korpusem komponentu. Typowej spoiny znajdującej się przy krawędzi elementu można przyjrzeć się bezpośrednio. W przypadku BGA większość miejsc lutowania pozostaje niewidoczna po zakończeniu montażu.

Do typowych wad należą puste przestrzenie wewnątrz spoin, zwarcia pomiędzy sąsiednimi połączeniami, brak prawidłowego połączenia kulki z polem PCB, niewspółosiowość oraz odkształcenia termiczne obudowy lub płytki.

Istotnym problemem jest również wada określana jako head-in-pillow. Powstaje wtedy, gdy kulka BGA styka się z lutem znajdującym się na PCB, lecz podczas procesu nie dochodzi do utworzenia prawidłowego, jednorodnego połączenia. Taka usterka może prowadzić również do niestabilnej pracy urządzenia.

Przyczyny wad są zróżnicowane. Mogą wynikać z nieodpowiedniej ilości pasty, zanieczyszczenia pól, niewłaściwego profilu temperaturowego, błędnego ustawienia komponentu, problemów ze współpłaszczyznowością lub odkształcenia elementów pod wpływem temperatury.

Dlaczego kontrola rentgenowska BGA jest tak ważna?

Zwykła kontrola wizualna nie pozwala dokładnie ocenić większości połączeń BGA, ponieważ znajdują się one bezpośrednio pod obudową. Z tego powodu w kontroli jakości wykorzystuje się badania rentgenowskie, które umożliwiają analizę ukrytych spoin bez demontażu komponentu.

Na obrazie rentgenowskim można wykrywać między innymi mostki lutownicze, brakujące kulki, niewłaściwy kształt połączeń oraz puste przestrzenie. Pozwala to wychwycić część problemów, których nie wykryłaby klasyczna kontrola optyczna.

Kontrola rentgenowska może być uzupełniona testami elektrycznymi, funkcjonalnymi oraz metodą boundary scan. Poszczególne techniki odpowiadają na inne pytania, dlatego największą pewność daje połączenie kontroli procesu produkcyjnego, analizy rentgenowskiej i testów elektrycznych.

AOI nadal ma znaczenie w montażu płyt zawierających BGA, ponieważ umożliwia sprawdzanie widocznych komponentów i połączeń. Nie należy jednak traktować jej jako pełnego zamiennika promieniowania rentgenowskiego przy ocenie spoin schowanych pod komponentem.

Czy układ BGA można naprawić?

Uszkodzony lub nieprawidłowo zamontowany komponent BGA może zostać poddany przeróbce, lecz wymaga to odpowiedniego wyposażenia oraz precyzyjnej kontroli temperatury. Element jest najpierw podgrzewany do momentu stopienia lutu, a następnie ostrożnie zdejmowany z płytki.

Jeżeli komponent ma zostać wykorzystany ponownie, może być konieczny reballing. Proces polega na usunięciu starych kulek lutowniczych, przygotowaniu powierzchni i wykonaniu nowej matrycy kulek. Następnie komponent może zostać ponownie ustawiony na PCB i przylutowany.

Każda dodatkowa obróbka cieplna wiąże się jednak z ryzykiem. Nadmierne lub niewłaściwie kontrolowane nagrzewanie może uszkodzić pady, laminat PCB, sam układ scalony lub sąsiednie komponenty. Z tego powodu przeróbka BGA powinna być traktowana jako kontrolowany proces technologiczny, a nie odpowiednik prostego lutowania ręcznego.

Zapamiętaj!

W technologii BGA zapobieganie wadom jest znacznie korzystniejsze niż późniejsza naprawa. Prawidłowy projekt PCB, kontrolowane lutowanie rozpływowe i odpowiednia inspekcja ograniczają ryzyko kosztownych przeróbek.

Podsumowanie

Technologia BGA pozwala łączyć wysoką gęstość połączeń z kompaktową konstrukcją, dobrymi parametrami elektrycznymi i skutecznym odprowadzaniem ciepła. Jednocześnie wymaga precyzyjnego montażu, kontrolowanego lutowania oraz odpowiedniej inspekcji. Kluczowe znaczenie ma kontrola rentgenowska, ponieważ większość połączeń pozostaje niewidoczna po zamontowaniu układu.
